重构家庭网络

起因

当NAS和投影一切准备就绪后,在卧室看高清因网口没通,有线的话得从书房拉起,而我一是懒,二是觉得不完美相当别扭。 而无线的话2.4G从书房到卧室,衰减得带宽过小,看一些高码率的电影就会各种缓冲。我尝试忍受,直到有一天转变了想法,一个长久居住的地方,生活的便利性只能靠自己动手去解决,何必要忍受这种不必的痛苦呢?

方案

解决这个其实方案不只一种。

  • 电力猫 可用电力猫解决无网口问题。但想到之前用过tplink的电子猫,不甚稳定,故放弃。虽然闲鱼看到有200块包邮的一套(子母),也考虑过华为的子母路由器,最终还是不放心。pass。

  • 路由器Mesh 因所用的华硕路由器Ac1900p是支持它们家的AI Mesh的功能的。老家上下楼层用的就是这种方案。有自动快速漫游等,效果还是不错并且稳定的,但问题是,如果是通过无线中继的漫游,它的带宽如何保证呢?而有线的话,我之前测试过卧室的网口根本就没连接通。当然华硕的成本还好,买个68u也能组,估计600-700RMB左右。其实对于我家这面积和情况,可以考虑。不过我还是pass了。原因是下面。

  • AC+AP 对于网络信号覆盖及带宽的追求。我希望方案更具扩展性。比如哪个房间网络不行,可以成本较低的覆盖,而不用再多购买路由器。比如小卧的信号要是不妥,可以花100-200搞定最好。于是AC+AP是可以考虑的。

并且由于目前2.4G各信道已经拥挤不堪了,经常在家玩个火影忍者都会卡顿。所以最好是支持5G(5.8G,以下简称5G)全覆盖,更多的频段,更高的带宽!有这下考虑下,那么似乎只有AC+AP能解决问题了。因为5G的衰减,你最好各房间都可以通过AP把5G信号覆盖全,然后通过AC的快速漫游使网络可以全程保持5G。那么就它了。

实施

我决定打开弱电箱,把家里的网络整体理一下。面对杂乱的网路,哪个网线对应哪个房间呢? 这些网线是否能正常使用呢? 其实挺忐忑。

有些工具虽不是必须的,但是有它会幸福。于是网上采购了一批:

  • 网线检测仪

    • 因为我打算把弱电箱里所有房间预留而没有做的网线全联通,我需要制作不少水晶头。完事后不得测试一下联通信吗?
    • 题外话:为了保证内网全1000M网络,网线制作必须8根线路都是通的。以前百兆时只需要1,2,3,6通便可以,这里要注意。因为好久没做过了(网络工程专业的我汗颜啊),有一个水晶头制作了五六次才打通8根。你能体会每次满怀希望的接通检测仪时,又发现某个不亮时的淡淡忧伤吗?你能体会发现面板里预留的网线被越剪越短时,生怕用完了还没制作成功的恐惧吗?:D
  • 寻线仪

    • 其实它不是必须的。因为收到它的时候,我已经把家里原4根没接通的网线搞清楚对应关系了。
    • 有了它后,从一堆网线中寻找确实会轻松很多。虽然没派上啥用场,而且老板说15天试用可以退,最后还是懒得退货了,留着没准以后兼职搞点网络改造吧(玩笑:P)
  • 网线钳

    • 做水晶头必须的
    • 插曲是第一次拿到手上未注意到它锋利的刀片,瞬间血溅地板,毫无知觉下割的手指1cm长的划痕。所以如果你用它请特别注意下。
  • TP-link TL-R479GP-AC全千兆有线路由器8口

    • 单独的AC较贵,TP的AC100要200块,并且AC100要v3硬件以上才支持快速漫游。
    • 名称中的G指千兆网口,为未来着想,为高清电影着想,这是必须的。
    • 名称中的P指PoE供电(利用网线可供电),这样我们的AP就不用再独立供电了。
  • TP-link TL-AP1202GI-PoE 面板式AP 2个

    • 千兆AP
    • 有线网口也是千兆的
    • PoE供电
  • TP-link TL-AP450I-PoE 面板式AP 1个

    • 这个误买了,以为450M够用,没想到有线网口是100M的,后面懒得退换了,某些不重要的活动区域将就用吧
  • TP-link TL-SG1008M 8口千兆交换机

    • 后面退掉了,有个8口的R479GP足够了,不需要再用交换机
  • 华硕Asus Ac1900p

    • 原来的主路由器,虽然R479GP是带路由功能的,但是,由于不可描述,我必须是让它继续连接光猫作为路由。

网络拓扑

上文提到,这里简要画一下。

1
2
3
4
5
6
7
8
9
___________            __________               _____________
| (弱电箱) |-----WAN-->| (书房) |               |  (弱电箱) | <-- POE --- > AP
| 光猫     |           |华硕路由|-LAN------WAN->| TP R479GP | <--- POE ---> AP
|__________|           |________|               |___________| <--- POE ---> AP
                         |   |
                         |   |
                         V   V
                        NAS  PC

  • 因为仍然打算把路由器放书房,(利用一下它身上的几个千兆LAN口)这样可以同时接上Nas和Pc,所以从猫拨号到接通R479GP是需要两根网线的,万幸书房下面面板正有两根网线!天佑我呀:)

其它

  • 设置一下R479GP的无线功能就可以了,它自己使用动态获取IP就可以上网。因为主路由出来到它WAN口的。
  • 反正我把卧室床头的AP的功率降到最低了,有人告诉我高了后真的会得啥病吗?在线等:P
  • 设置弱信号剔除。 70dbm, 75dbm为推荐值。

最后

  • 推荐一个测试网络的工具。WiFi魔盒, 功能齐全,内网都能测。能测试漫游功能。
  • 其实只发现这款AC+Poe一体化路由并不能完全替代AC,它的切换只能弱信号剔除,达不到“快速无缝漫游”的最理想效果。
  • 后续如果感觉AP的切换延迟明显,再买个AC接到R479GP上,把它本身的AC功能关闭,应该就OK了。
  • 其实这最终方案整体费用较高,近1400块。

附部分工作图以为记录

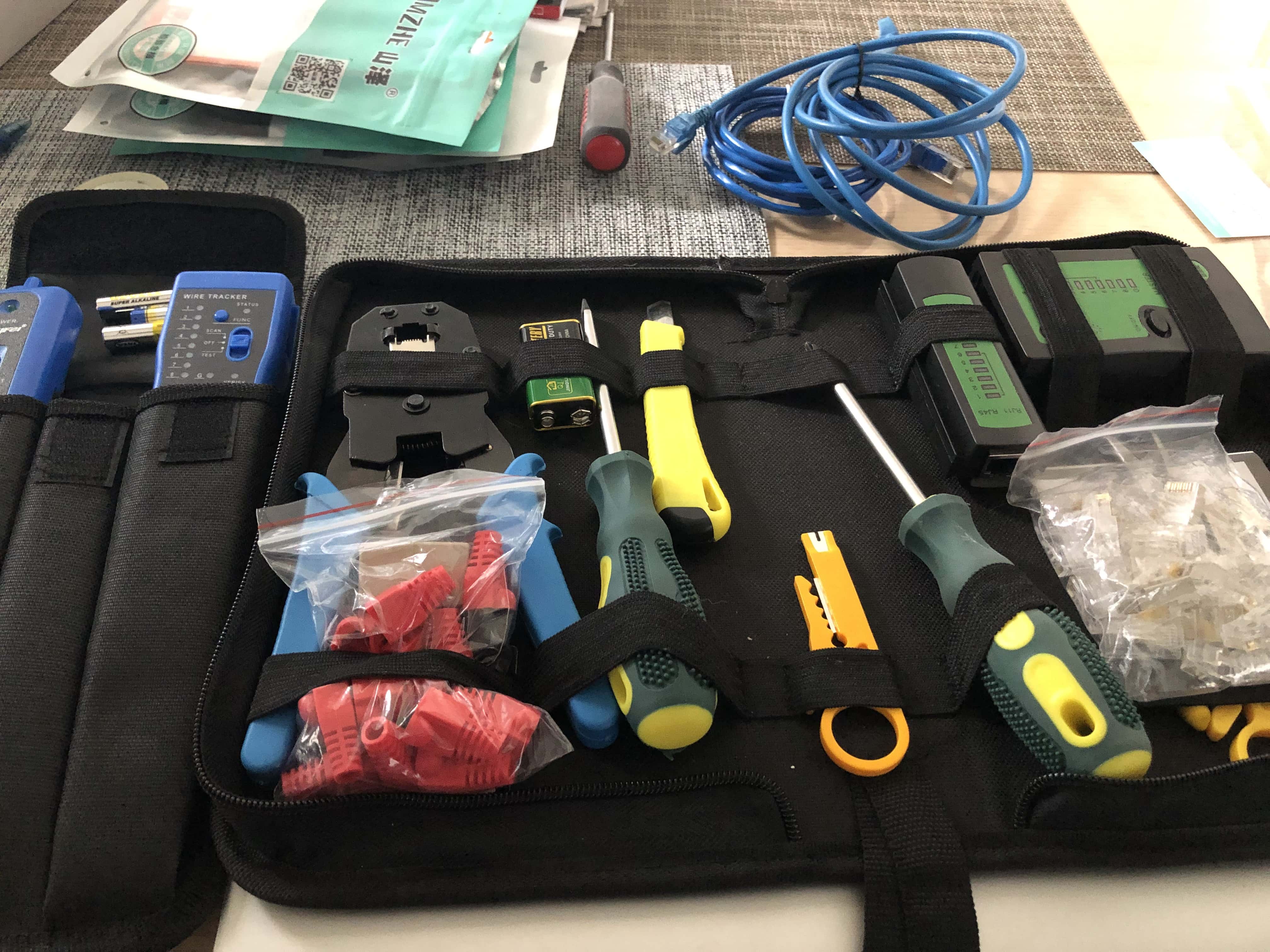

工欲善其事,必先备其器


TP全家桶啊

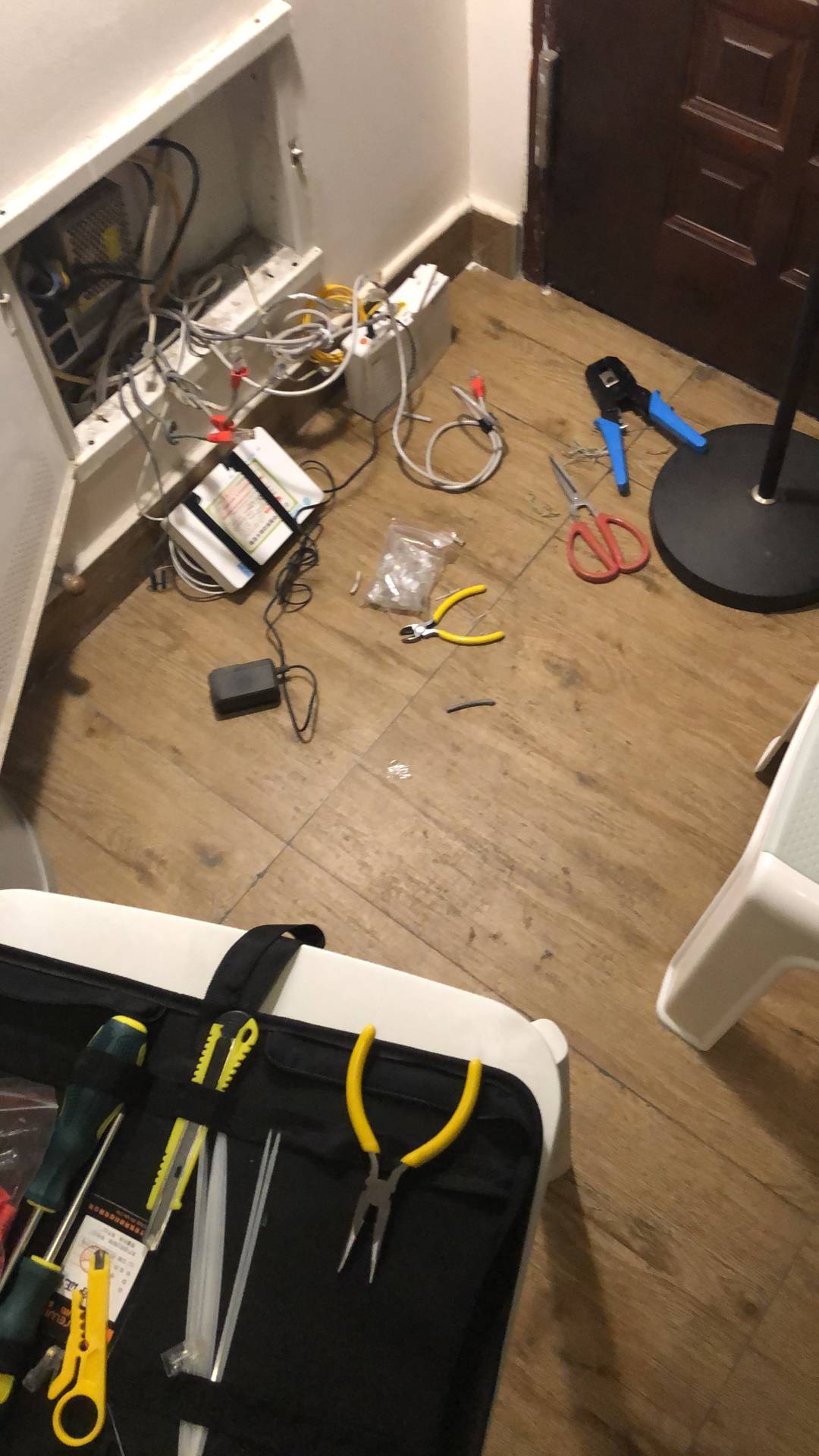

开工

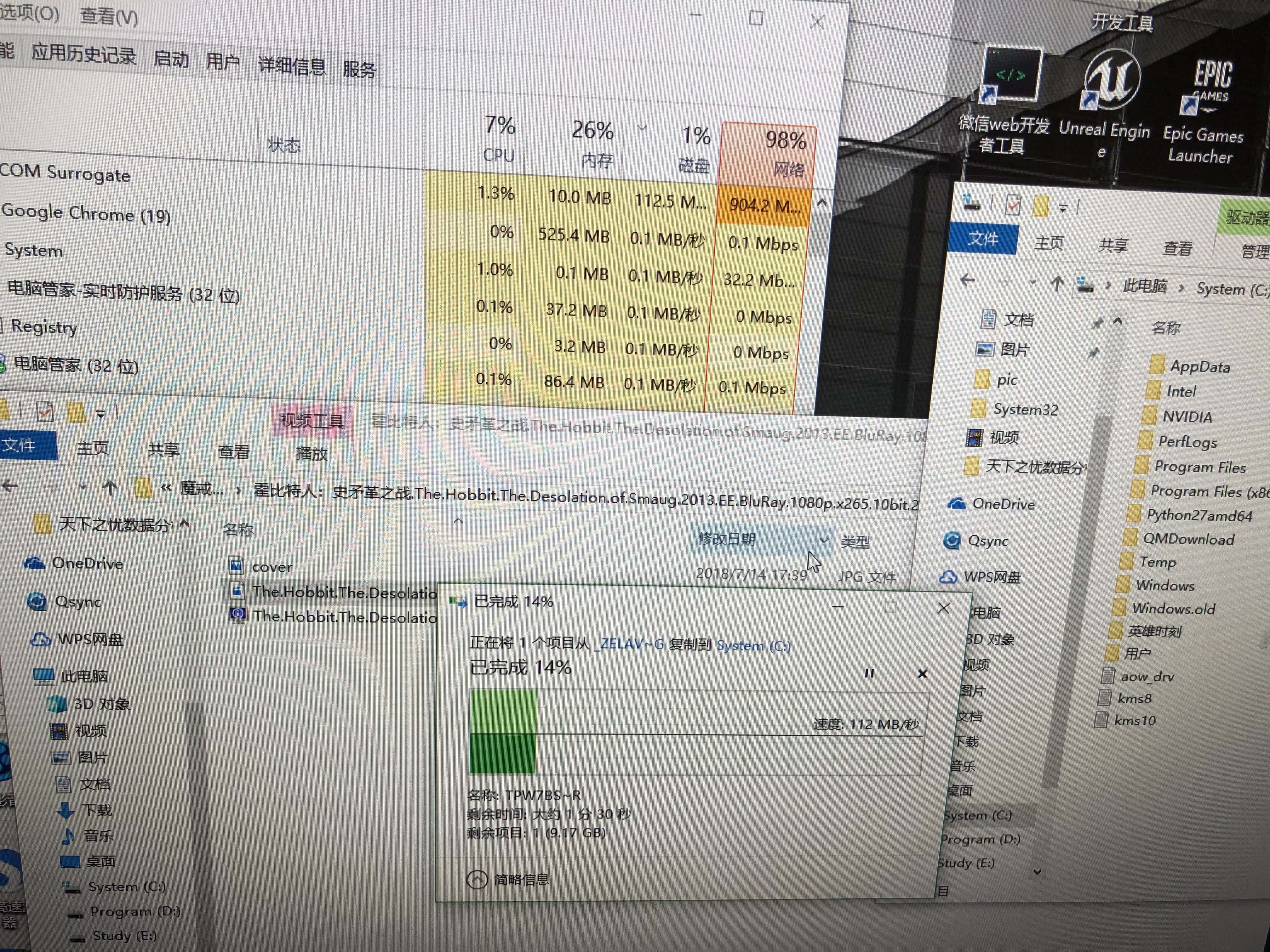

验收网络,nas拷贝到主机千兆

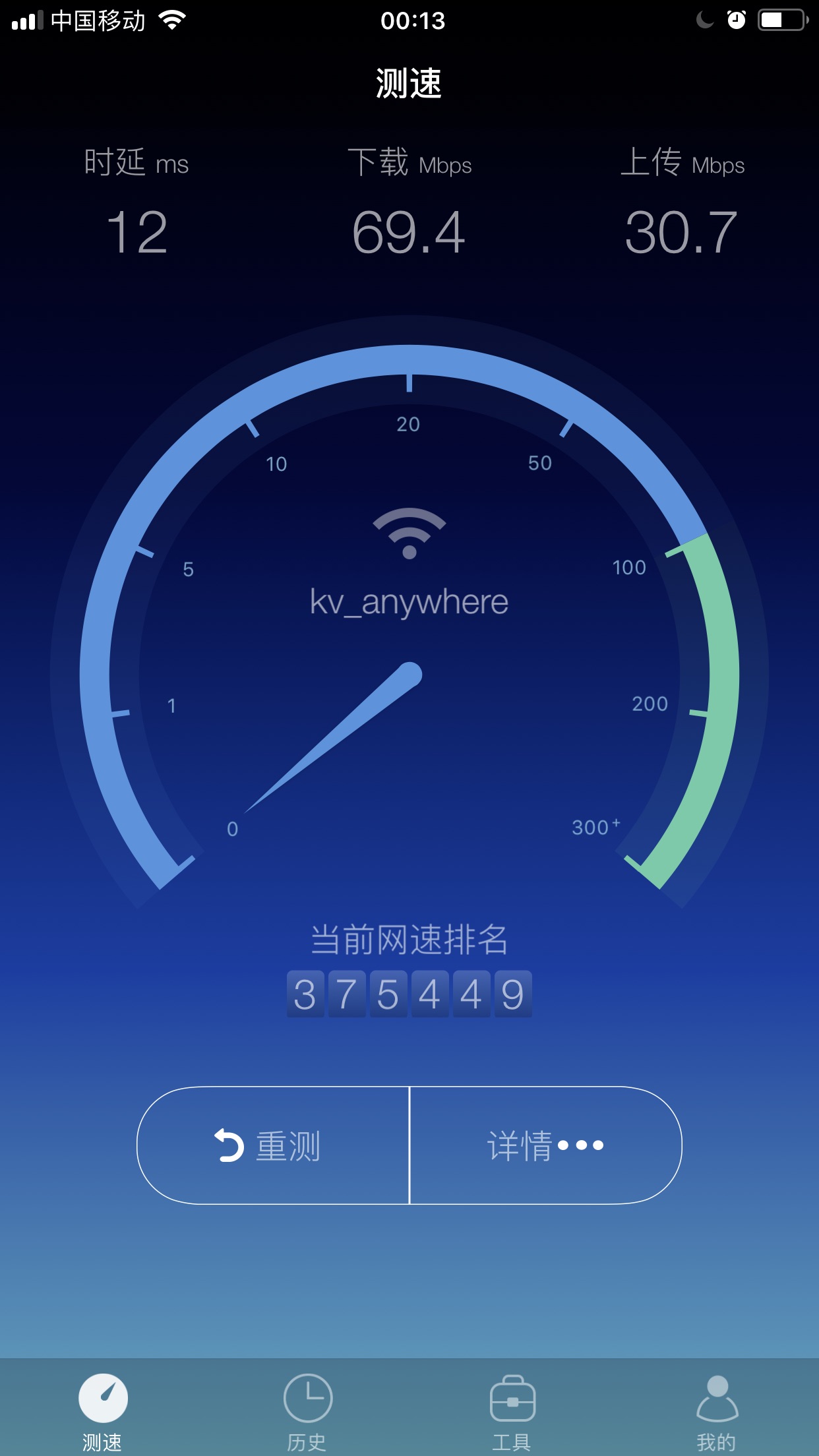

验收网络,无线带宽


后来,卧室看电影连接的是5G,再也没有卡顿过了。 我为它准备的有线千兆也没派上用场。
